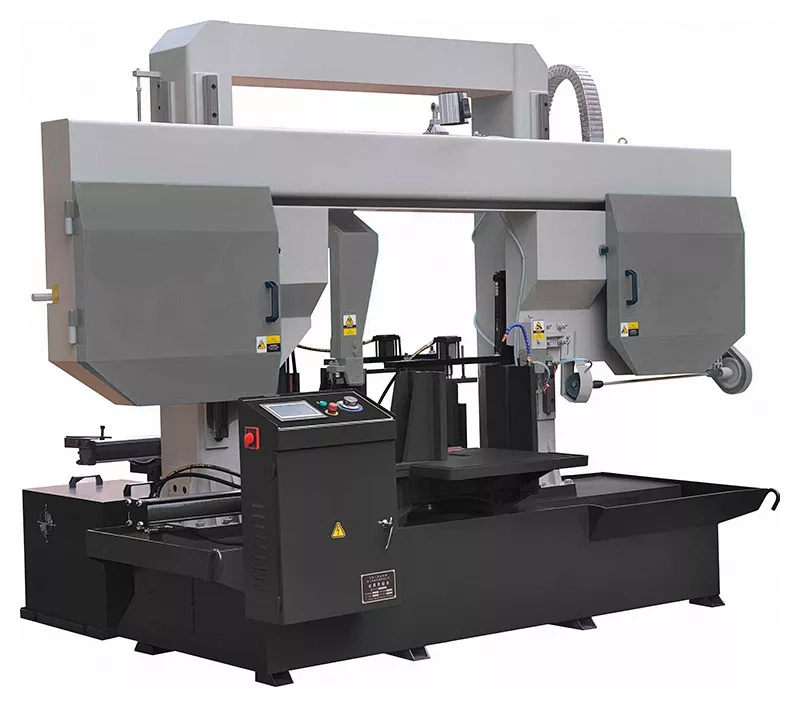

Автоматические ленточнопильные станки по металлу колонного типа MF A011
Модели серии:
CUT-500СHA / CUT-650CHA / CUT-700CHA
Распил заготовок: до 700 мм
Производительность: до 550 резов в смену (стальной пруток Ø100 мм)
Распил под углом: 90°
Вес: 1800 - 2800 кг
Все характеристики
CUT-500СHA / CUT-650CHA / CUT-700CHA
Распил заготовок: до 700 мм
Производительность: до 550 резов в смену (стальной пруток Ø100 мм)
Распил под углом: 90°
Вес: 1800 - 2800 кг
Преимущества
- NC с сенсорным дисплеем управления
- Точность подачи заготовки до ±0,2 мм
- Прямолинейность реза до ±0,1 мм
- «Неубиваемый» редуктор на главном двигателе
Назначение
Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов *, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.
Особенности резки на ленточнопильных станках CUT 500, 650, 700 CHA:
С - портальный тип конструкции на колоннах;
H - двойные подающие гидравлические тиски;
A - автоматический тип управления.
Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.
Область применения
Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.
Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.
Общие характеристики
| Модель | CUT-500СHA / CUT-650CHA / CUT-700CHA |
|---|---|
| Тип станка | Автоматический |
| Тип конструкции | Портальный на линейных направляющих |
| Распил под углом, ° | 90° |
| Скорость ленточного полотна, м/мин | 30/50/70 / 22/40/60 / 28/50/70 |
| Производительность, резов/смену | до 550 |
| Максимальный диаметр обработки при 90°, мм | 500 / 650 / 700 |
| Размер ленточного полотна, мм | 41 х 1,3 x 5860 / 41 х 1,3 x 7000 / 54 х 1,6 x 7000 |
Габаритные размеры
| Длина, мм | 2580 / 3350 / 3520 |
|---|---|
| Ширина, мм | 2500 / 2400 / 2400 |
| Высота, мм | 1980 / 2450 / 2500 |
| Вес, кг | 1800 / 2000 / 2800 |
Мощность
| Мощность двигателя, кВт | 5,5 |
|---|
Параметры реза при 90°
| Круг, мм | 500 / 650 / 700 |
|---|---|
| Квадрат, мм | 500 / 650 / 700 |
| Прямоугольник, мм | 500 x 500 / 650 x 650 / 700 x 700 |
Конструктивные особенности
В 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций

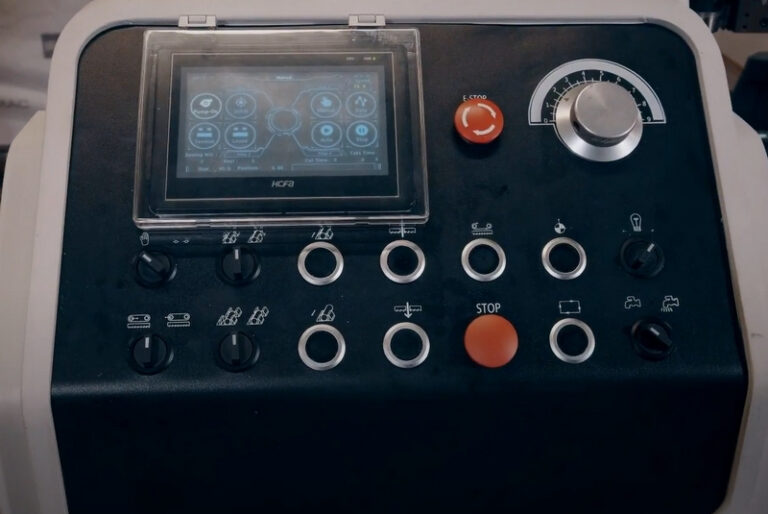

Полностью автоматический станок с сенсорным дисплеем и удобным, интуитивно понятным интерфейсом управления.
В операционной системе управление разделено на ручной и полностью автоматический цикл, которая управляется преобразованием человеко-машинного интерфейса.

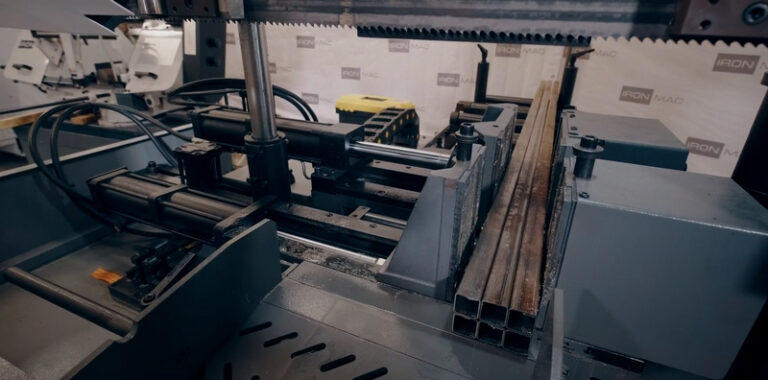

На ленточнопильном станке установлены двойные тиски, одни используются для зажима при распиливании, вторые для подачи заготовки на заданный размер. Длина подачи контролируется ультрафиолетовым датчиком движения, который контролирует нулевую точку и величину перемещения заготовки.
Ленточнопильный станок с ЧПУ подходит для крупносерийного производства, со стабильной производительностью и высокой эффективностью. Он может заменить Вам 3 ручных ленточнопильных станка и соответственно Вы можете использовать одного рабочего вместо 3-х. А если устанавливать несколько автоматических станков, то один рабочий может обслуживать несколько автоматов одновременно. Или же Вы можете использовать рабочего с любого Вашего другого станка, так как ему нужно лишь установить материал и запустить программу.
Точность позиционирования - 0,2 мм.
Ход тисков: 500 мм за одно перемещение, количество перемещений не ограничено.
Точность подачи заготовки до ± 0,2 мм.

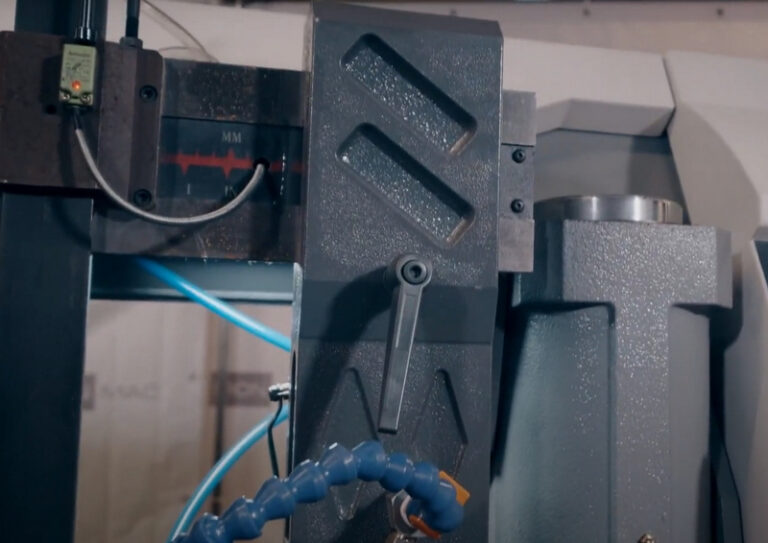

Регулировка ширины распила позволяет исключить «болтание» полотна при распиле заготовок малого диаметра и дает возможность применить более агрессивный режим резания.
Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки ленточнопильного полотна.
Комплектация
Стандартная
- NC-контроллер с сенсорным дисплеем
- Гидравлические двойные подающие тиски
- Вертикальный гидравлический прижим для пакетной резки
- Линейные направляющие на колоннах квадратного сечения
- Щетки для очистки ленточного полотна
- Датчик обрыва ленточного полотна
- Рабочее освещение

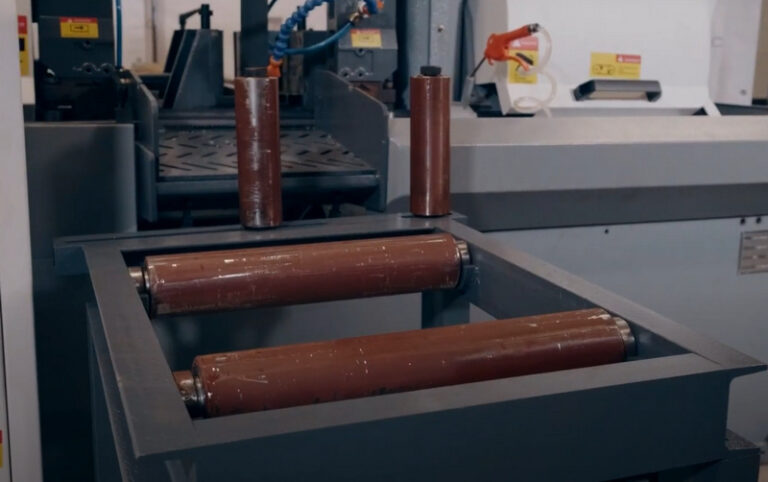

- Роликовый стол 2 метра
- Полотно ленточной пилы
- Инструмент для обслуживания станка
Дополнительная
- Инвертор
- Датчик холостого хода и обрыва ленточного полотна
- Стружко-уборочный конвейер
- Датчик перпендикулярности реза
- Гидравлическое масло
- Расходные материалы СОЖ
