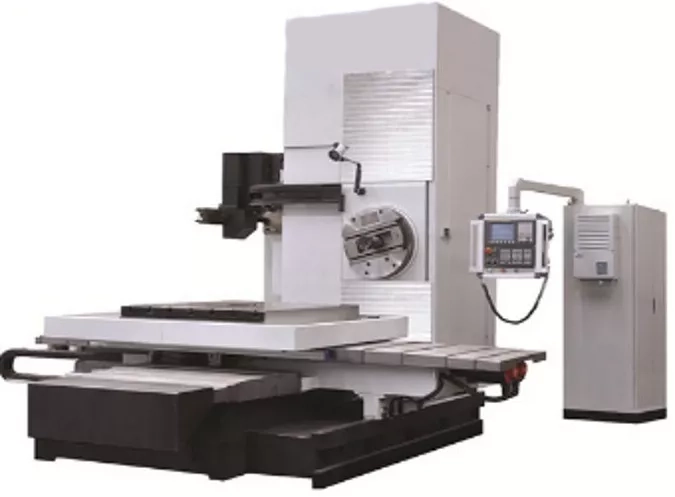

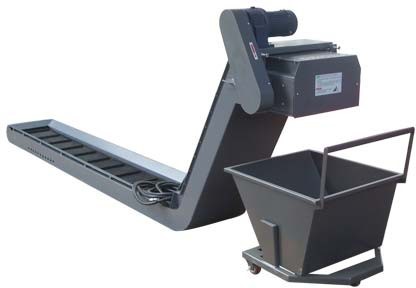

Горизонтально-расточные станки MF A016

Станок состоит из колонны, передней бабки, станины, суппорта, поперечного суппорта, стола, планшайбы и панели управления. Жесткая и надежная конструкция из чугуна обеспечивает превосходную виброустойчивость станка и высокую режущую способность. Станины станков изготовлены из высококачественного чугуна с обработкой смоляным песком и старением для снятия напряжений. Колонна крепится к станине болтами с помощью очень широких направляющих, которые поглощают вибрацию.

Передняя бабка устанавливается на передней стороне колонны и перемещается по направляющим колонны вертикально. Она сбалансирована блоком противовеса для повышения производительности резки. Стол перемещается по направляющим станины и вращается на поперечном суппорте для обработки под разными углами.

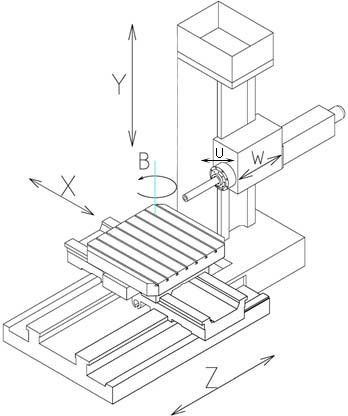

Ось X – поперечное перемещение стола
Ось Y – Вертикальное перемещение передней бабки
Ось Z – Продольное перемещение стола
Ось W – Осевое перемещение пиноли шпинделя
Ось B – вращение стола
Ось U - Радиальное перемещение ползуна

Смазочные масла подаются в различные точки движущихся компонентов и подшипников. Применяется автоматический лубрикатор с реле времени, чтобы обеспечить достаточное количество масла на направляющих скольжения, сохранить определенную масляную пленку и избежать возможных повреждений. Чистые трубопроводы и надлежащее уплотнение предотвращают утечку масла.

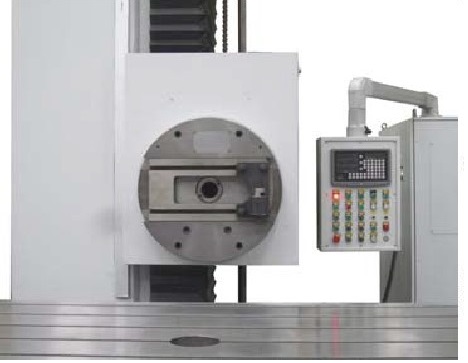

Шпиндель изготовлен из азотированной легированной стали 38CrMoAlA и имеет высокую износостойкость и точность;
Шпиндель отшлифован и отполирован для обеспечения плавной подачи;
Шпиндель с конусом ISO 50, совместим с различными стандартными режущими инструментами без необходимости дополнительных переходников, а режущий инструмент зажимается с помощью предварительно нагруженных тарельчатых пружин, в то время как разжатие осуществляется с помощью гидравлики с большим усилием);
В шпинделе установлены конические роликовые подшипники, обеспечивающие высокую режущую способность;
Планшайба предназначена для растачивания больших отверстий или фрезерования поверхностей;
Доступны различные держатели инструментов для повышения производительности шпинделя и планшайбы, т. е. торцевые/фрезерные держатели, универсальные расточные головки и т. д.

В станке используется надежная и оптимизированная электрическая система. Электрические компоненты в основном размещены в электрическом шкафу. Для облегчения работы, на панели управления размещены кнопки управления.

Большой электрошкаф для отвода тепла и обслуживания;
Аккуратная проводка и четкая маркировка в герметичном шкафу, обеспечивающем защиту от проникновения пыли и влаги;
Используется поворотная подвесная кнопочная панель управления (Другая конструкция панели также может быть выполнена по индивидуальному заказу).

Предназначен для удобства эксплуатации и настройки инструмента.

Система ЧПУ FANUC 0i-MF Plus (5)

Централизованная панель управления с 10,4-дюймовым цветным ЖК-монитором;
Универсальное программирование ISO G-кода;
Интегрированные модули ввода/вывода;
Интерфейс слота для карты CF и USB;
Метрическая/дюймовая система;
Многоязычное отображение операционной системы (китайский, английский, немецкий, и т.д);
Интерполяции по осям;
Многофункциональная диагностика.
Система ЧПУ Siemens SINUMERIK 828D sl

Панель управления с 10,4-дюймовым цветным TFT-монитором;
QWERTY клавиатура;
SINAMICS S120;
Универсальное программирование ISO G-кода;
Интерфейс слота для карты CF и USB;
Совместимость с различными портативными устройствами MPG;
Инкрементальное/абсолютное программирование, программирование диаметра/радиуса и преобразование в дюймы/метры;
Многоязычное отображение операционной системы (китайский, английский, немецкий, испанский, русский и т.д);
Интерполяции по осям;
Многофункциональная диагностика.

Ось X – Серводвигатель напрямую соединен с ШВП
Ось Y – Серводвигатель напрямую соединен с ШВП
Ось Z – Серводвигатель напрямую соединен с ШВП
Ось W – Серводвигатель соединен с подающим стержнем, который приводит в движение шпиндель
Ось B – Серводвигатель соединен с ШВП, которая дополнительно приводит в движение валы шестерен и зубчатое кольцо
Ось U - От серводвигателя по оси W через механизм зубчатой передачи

В системе главного привода установлен сервомотор шпинделя переменного тока с переменными скоростями на каждом шаге скорости вращения шпинделя. Высокие и низкие частоты вращения шпинделя достигаются за счет переключения передач в передней бабке.

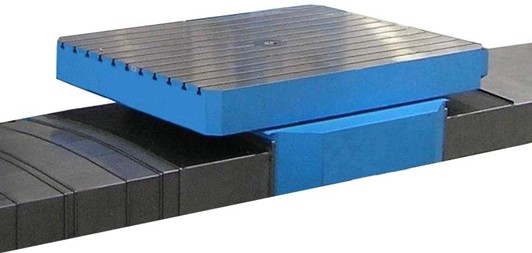

Стол может поворачиваться и фиксироваться под произвольными углами для обработки нескольких поверхностей с высокой эффективностью, точностью и качеством обработки. Поворотные направляющие изготовлены из чугуна с футеровкой из промышленного материала. Гидростатические подшипники обеспечивают высокую стабильность вращения и большую грузоподъемность. Благодаря большому количеству установленных вокруг гидроцилиндров, поворотный стол надежно и стабильно фиксируется на заданный угол.

Для версии H: Два серводвигателя и два планетарных редуктора обеспечивают плавное вращение и точную индексацию. Приводной механизм с двумя двигателями использует управление "ведущий-ведомый" для устранения люфта. Таким образом, может быть обеспечена высокая точность индексации.

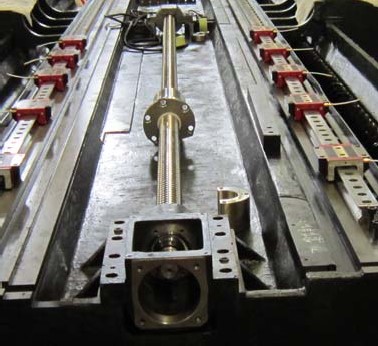

В версии L используются линейные направляющие качения выполнены для тяжелых условий эксплуатаций. Используются на осях X, Y и Z, отличаются повышенной жесткостью, высокой демпфирующей способностью, низким коэффициентом трения и виброучтойчивостью. Телескопические стальные кожухи установлены по осям X, Y и Z для предотвращения проникновения жидкостей, стружки и пыли.

В версии H используются гидростатические направляющие скольжения. Широкие направляющие отшлифованы и закалены, что дает возможность производить силовое фрезерование тяжелых заготовок.
