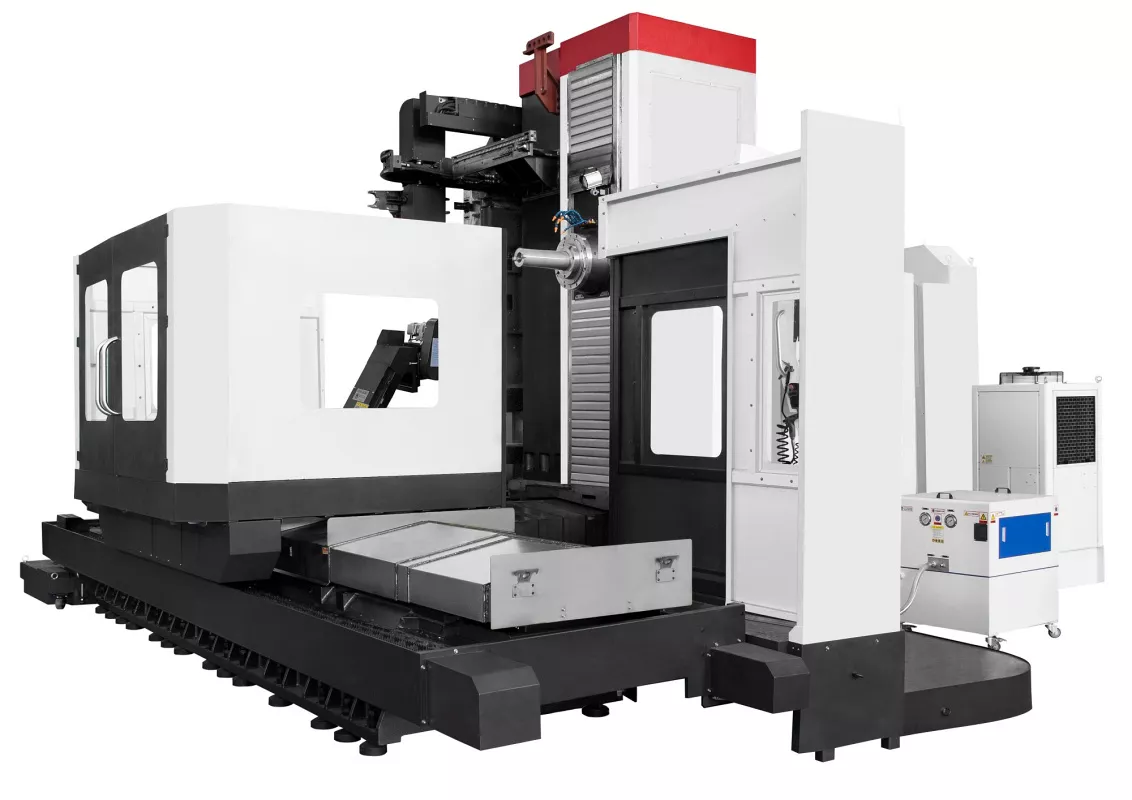

Горизонтально-расточные станки MF A014

Между двигателем шпинделя и шпинделем используется импортная двухскоростная коробка передач (охлаждаемая масляным баком с постоянной температурой). Двигатель шпинделя и редуктор подключаются напрямую. Это позволяет в полной мере использовать максимальную эффективность двигателя шпинделя и обеспечивает высокий крутящий момент на низкой скорости, что подходит для тяжелой резки.

Обеспечивает моментальное четкое перемещение по осям, без рывков и потерь мощности. Основные двигатели FANUC.

Станок оснащен стойкой ЧПУ FANUC, с расширенным функционалом FANUC type 1.

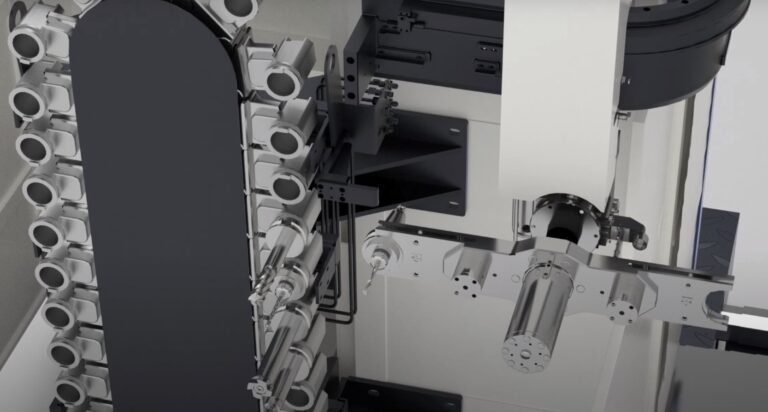

Станок оснащен гидравлической системой автоматической смены инструмента манипуляторного типа. Гидравлическая система надежнее пневматической, работа более точная и стабильная, служит дольше.

По требованию заказчика инструментальный магазин возможно расширить до 60/90/120 позиций:

40 позиции инструмента:

Смена инструмента производится в произвольном направлении;
Скомпонован под конус ISO 50;
Магазин смонтирован отдельно от зоны обработки, отгорожен защитной створкой для предотвращения попадания СОЖ и стружки.

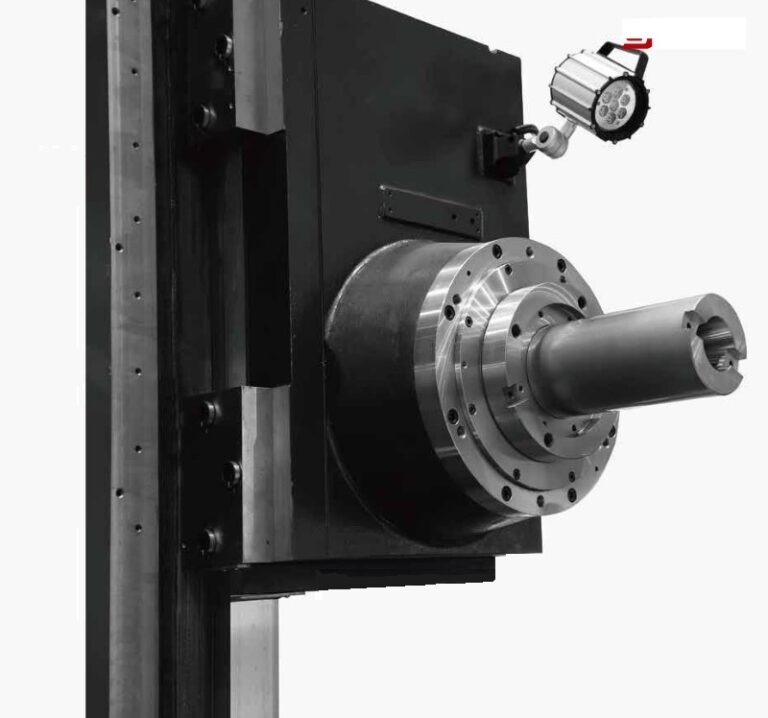

В подшипнике шпинделя используется конический роликоподшипник, который выдерживает как радиальные, так и осевые нагрузки, а в подшипнике шпинделя используется циркулирующая охлаждающая смазка для снижения повышения температуры для получения высокой точности вращения шпинделя.

Направляющая колонны по оси Y имеют прямоугольную конструкцию скольжения, поверхность направляющей подвергается высокочастотной закалке, твердость поверхности HRC55°, высокоточная шлифовка поверхности, прямолинейность полного хода в пределах 10 мкм, скользящая поверхность покрыта материалом Turcite-B, что делает поверхность направляющей более гладкой и износостойкой.

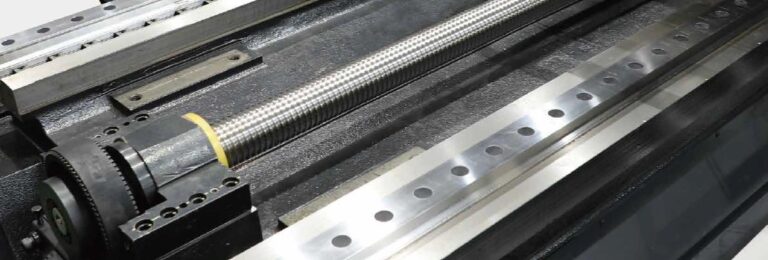

Ось X, Z оснащаются роликовыми направляющими P-класса (X-63W, ось Z -63W), хорошая жесткость, высокая точность, длительный срок службы.

Диаметр ШВП составляет 63 мм!

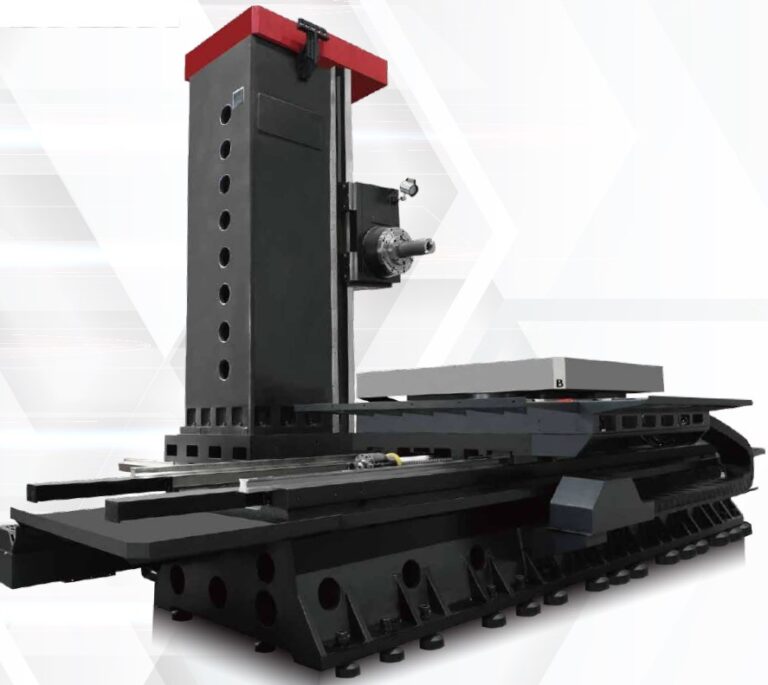

Цельное литье колонны с широким основанием, двойной стенкой и многочисленными ребрами жесткости, для максимальной стабильности суппорта.

Структура корпуса разработана в Германии и проверена методом конечных элементов для увеличения жесткости. Жесткая литая конструкция станины с внутренним оребрением c конструктивом BOX in BOX. Направляющие скольжения расположены с обеих сторон основания без выступов, обеспечивая точность и жесткость устанавливаемых на них компонентов.

По оси Y используются направляющие скольжения для достижения большей жёсткости обработки.

Для производства станка используя большой пятисторонний обрабатывающий центр. Что позволяет выполнить обработку станины за один установ! Таким образом, детали после обработки имеют превосходную геометрическую точность, что значительно повышает соответствующую точность всей машины после сборки.

Корпусные компоненты станка: станина, колонные, стол и суппорт изготовлены из высококачественного обожженного чугуна GC275 с анализом FEM и обработкой старением для обеспечения оптимальной жесткости и стабильности. Станина имеет форму закрытой коробки с ребрами жесткости и оптимизированными точками опоры. Колонна увеличенного сечения с ребрами жесткости как в поперечном, так и в вертикальном сечениях.

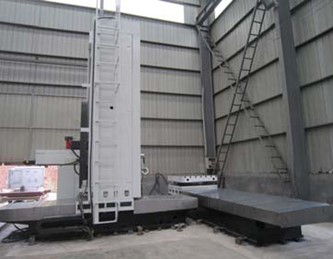

Ось X – поперечное перемещение стола
Ось Y – Вертикальное перемещение передней бабки
Ось Z – Продольное перемещение стола
Ось W – Осевое перемещение пиноли шпинделя
Ось B – вращение стола
Ось U - Радиальное перемещение ползуна
