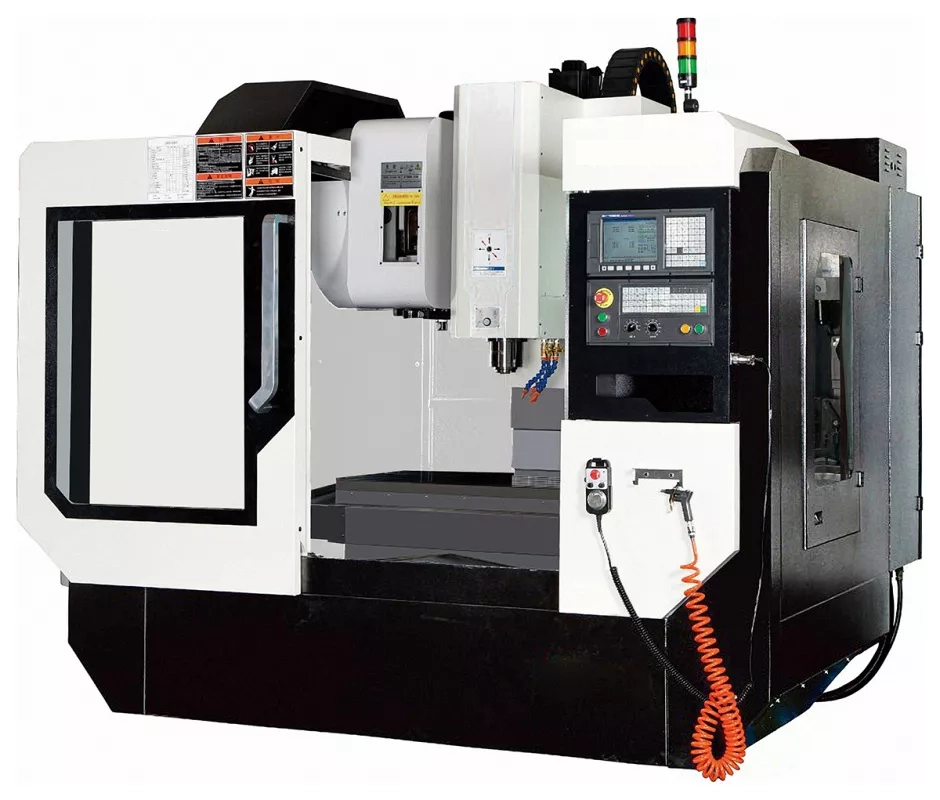

Фрезерный обрабатывающий центр MF A004

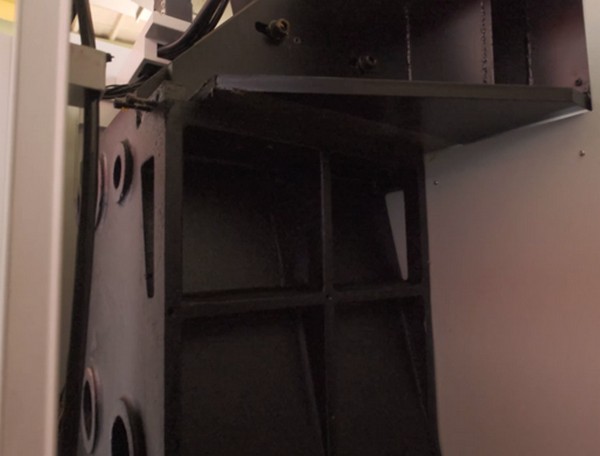

Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины. Y-образная конструкция колонны позволяет обеспечить высокую жесткость. Станина обеспечивает оптимальное гашение вибрации и гарантирует долговременную стабильность при работе станка.

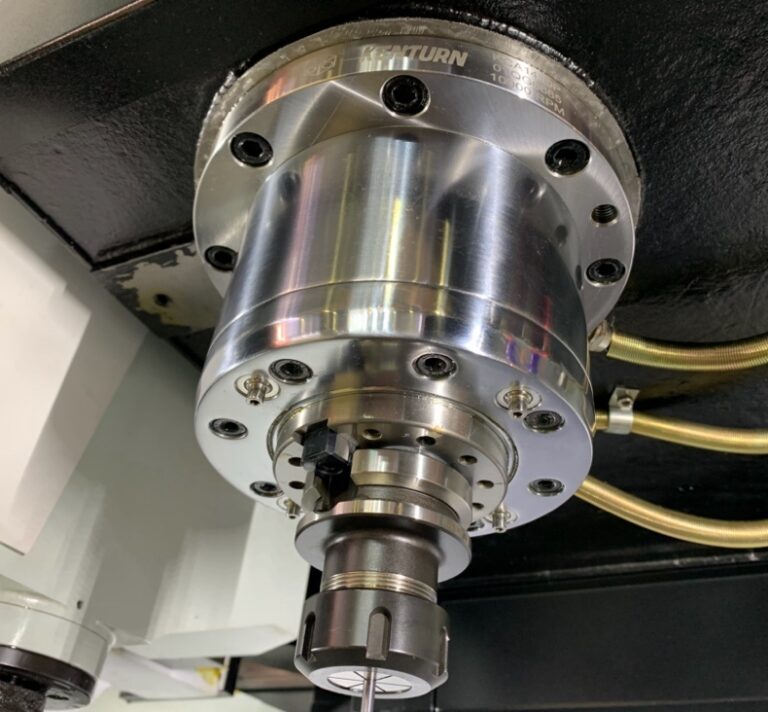

В базовой комплектации установлены шпиндели мировых производителей KENTURN (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40 / 10 000 об/мин, для тяжёлой серии станков.
В базовой комплектации станки оснащаются высокомощным приводом 15 / 22,5 кВт.

Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции.
Производители: OKADA / AIMACH / Fangguan.
Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы. Система обеспечивает более быструю смену (2 - 3 сек.).

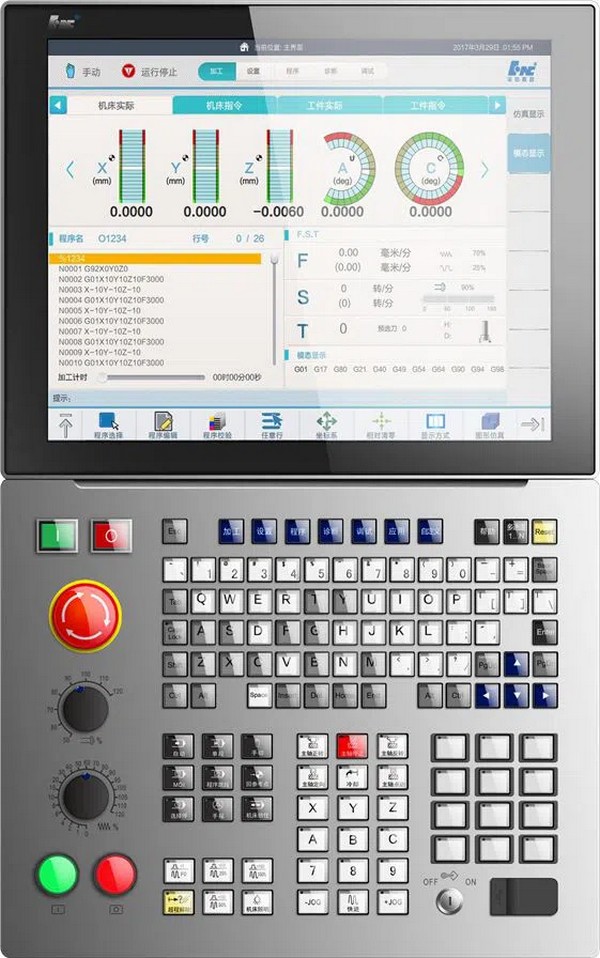

Основные параметры:
12,1-дюймовый монитор;
Один канал поддерживает до пяти осей подачи и четырех шпинделей;
Максимальное количество связанных осей 3 + 2;
Контроль поломки инструмента;
Интеллектуальное управление сроком службы инструмента;
Технология компенсации тепловых ошибок.
Особенности:

Технология высокоскоростного и высокоточного управления;
Ускорение до 1,8 G;
Технология синхронного управления по двум осям;
Полная функция управления с обратной связью (энкодер, оптическая линейка);
Функция поддержки двусторонней компенсации ошибки шага винта по 20 000 точкам;
Функция автоматического измерения;
Индивидуальная настройка.
Интеллектуальные функции:
Многочисленные данные для станков с ЧПУ;
Контроль поломки инструмента;
Обеспечение исправности станка;
Интеллектуальная оптимизация параметров процесса;
Интеллектуальное управление сроком службы инструмента.

HIWIN (Тайвань) / THK (Япония)

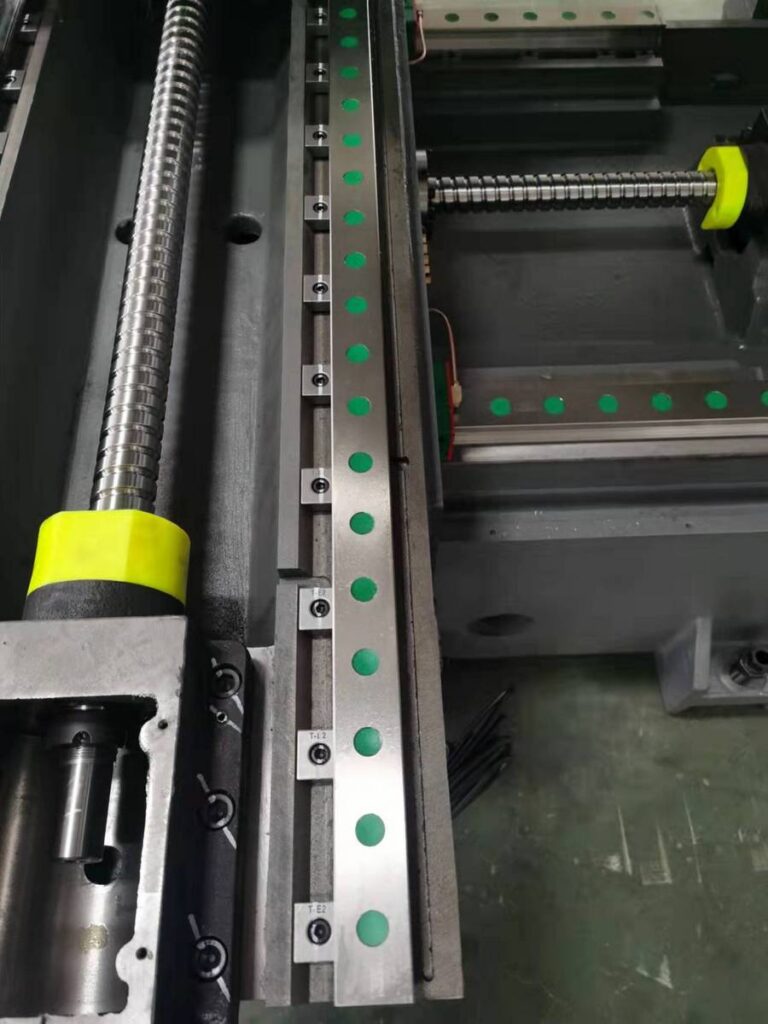

Станки серии IMV оснащены ШВП фирмы HIWIN (Тайвань) или THK (Япония), установленных с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой.
Диаметр винта и шаг по оси X = 40 х 12/16
Диаметр винта и шаг по оси Z = 40 х 12/16
Диаметр винта и шаг по оси Z = 40 х 12/16
Подшипники для ходового Винта HANCHI (Япония)

HIWIN (Тайвань) / THK (Япония)

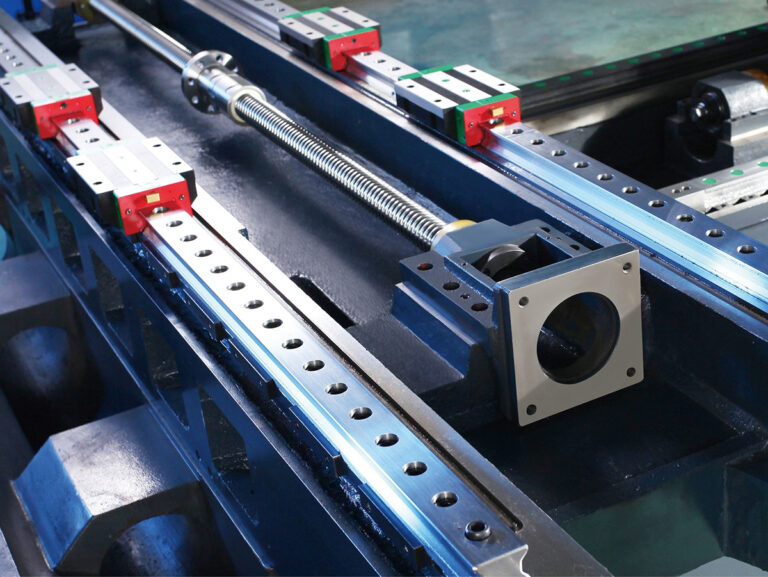

В несущих блоках (каретках) четыре рядя роликов размещены под углом 45°, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях.
За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения.

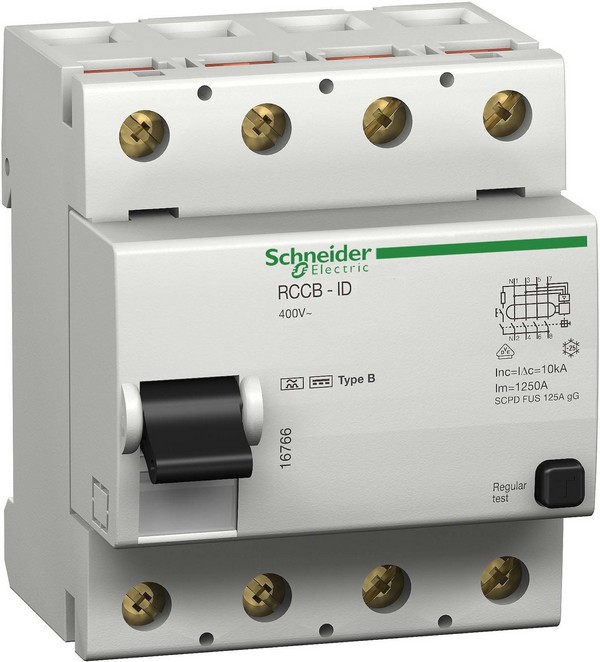

Электрические компоненты Schneider Electric (Франция)

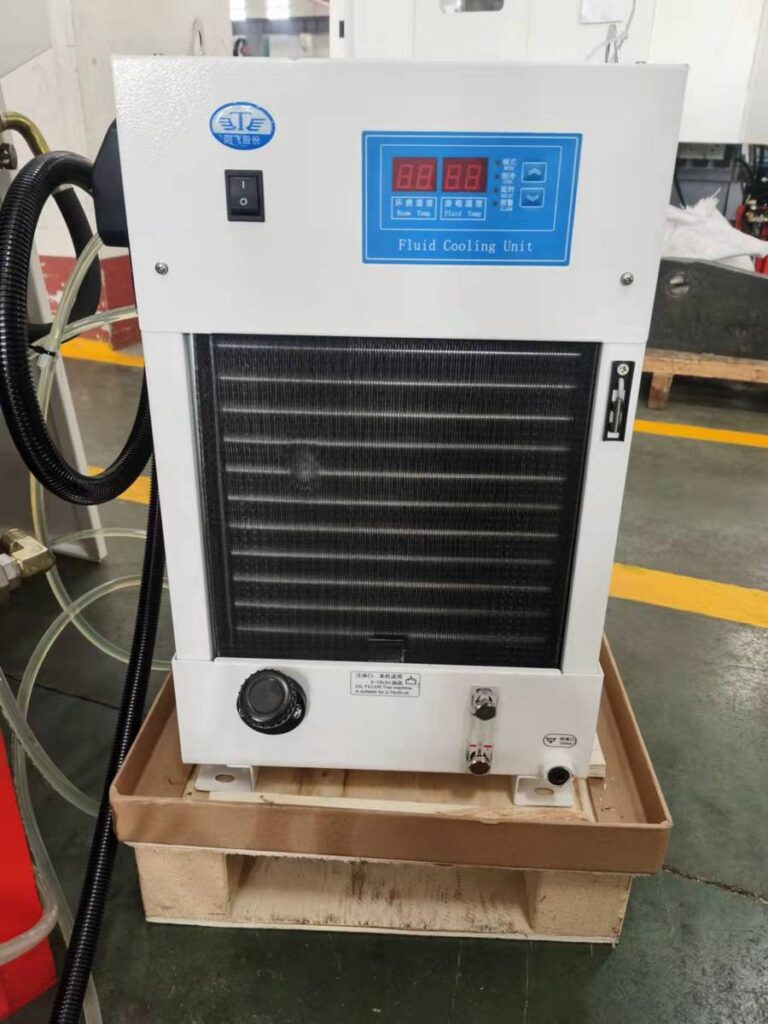

Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя. Основные преимущества:
качественное охлаждение при максимальных высоких оборотах;
стабильное и равномерное охлаждение на протяжении всего периода работы;
предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;
крайне низкий уровень шумности и отсутствие вибрации.

Станки оснащены станцией подачи СОЖ под высоким давлением 20 бар. Система подачи СОЖ через шпиндель позволяет повысить качество обработки, увеличить глубину реза, повысить скорости подачи и продлить срок службы инструмента
