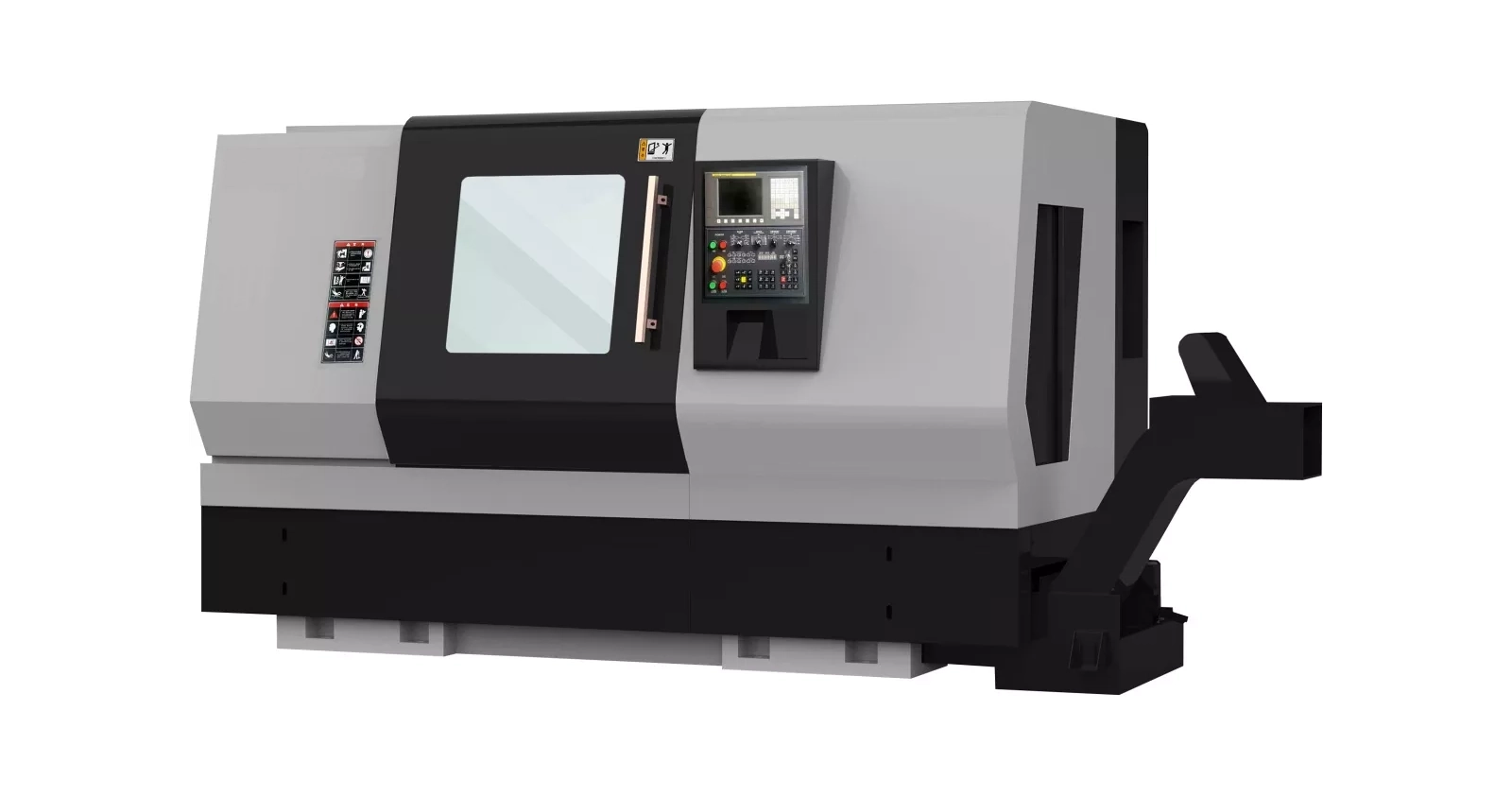

Токарно-фрезерный обрабатывающий центр MF A002
Модель серии: ITX-508MY PRO / ITX-508LMY-PRO / ITX-510MY-PRO/ ITX-512MY-PRO
Ø обработки: 450 - 600 мм
РМЦ: 550 - 1500 мм
Мощность: 26 кВт
Вес: 4500 - 7500 кг
Все характеристики
Ø обработки: 450 - 600 мм
РМЦ: 550 - 1500 мм
Мощность: 26 кВт
Вес: 4500 - 7500 кг
Преимущества
- Система ЧПУ SIEMENS / FANUC
- Цельнолитая наклонная станина 45°
- Мощность главного шпинделя до 26 кВт
- Дополнительное перемещение револьверной головки (ось Y)
Назначение
Токарно-фрезерные обрабатывающие центры с осью Y обеспечивают высокопроизводительную обработку ответственных деталей, для изготовления которых необходим приводной инструмент.
На станках осуществляется широкий спектр операций, включая многоосевую обработку. Операции выполняются с высокой точностью, стабильностью получаемых размеров и качеством обработанной поверхности.
Токарно-фрезерные центры ITX-MY PRO используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах, а также при изготовлении медицинского инструмента и оборудования.
Область применения
Токарно-фрезерные обрабатывающие центры с осью Y применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна.
Параметры обработки
| Макс. диаметр вращения, мм | 500 / 500 / 630 / 630 |
|---|---|
| Макс. диаметр точения, мм | 450 / 450 / 600 / 600 |
| Макс. длина точения, мм | 550 / 750 / 1000 / 1500 |
| Макс. диаметр прутка, мм | 52 / 52 / 72 (91) / 91 (72) |
Перемещения
| По оси X, мм | 280 / 280 /340 / 340 |
|---|---|
| По оси Z, мм | 550 / 750 / 1000 / 1500 |
Шпиндель
| Конус | А2-6 / А2-6 / А2-8 / А2-8 |
|---|---|
| Частота вращения шпинделя, об/мин | 50-3000 |
| Диаметр отверстия шпинделя, мм | 65 / 65 / 85 (105) / 105 (85) |
| Размер патрона, дюйм | 8 / 8 / 10 (12) / 12 (10) |
Задняя бабка
| Перемещение задней бабки, мм | 450 / 650 / 800 / 1100 |
|---|---|
| Конус пиноли задней бабки | МТ5 / МТ5 / МТ6 / МТ6 |
| Ход пиноли задней бабки, мм | 80 / 80 / 100 / 100 |
| Диаметр пиноли задней бабки, мм | 72 / 72 / 100 / 100 |
Револьверная головка
| Количество инструментов, шт. | 12 |
|---|
Общие характеристики
| Система ЧПУ | Fanuc / Siemens |
|---|---|
| Приводной инструмент | есть |
| Ось Y | есть |
Габаритные размеры
| Длина, мм | 2800 / 2900 / 3300 / 3500 |
|---|---|
| Ширина, мм | 1700 / 1700 / 2200 / 2200 |
| Высота, мм | 2100 / 2100 / 2400 / 2400 |
| Вес, кг | 4500 / 4800 / 6500 / 7500 |
Конструктивные особенности

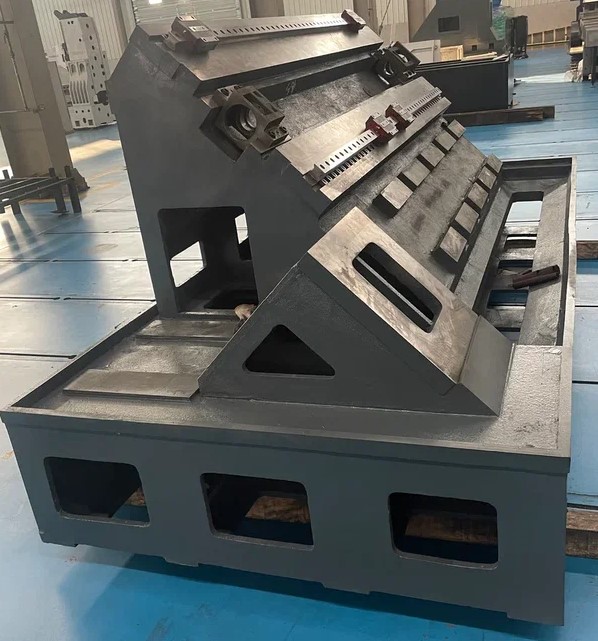

Цельнолитая наклонная станина собственного производства из чугуна высокого качества марки Meehanite. Наклон станины 45° обеспечивает оптимальное распределение нагрузки, обеспечивает прочную поддержку револьверной головки в процессе резания.
Сочетание наклонной станины под углом 45° позволяет обеспечить силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 45 HRC.

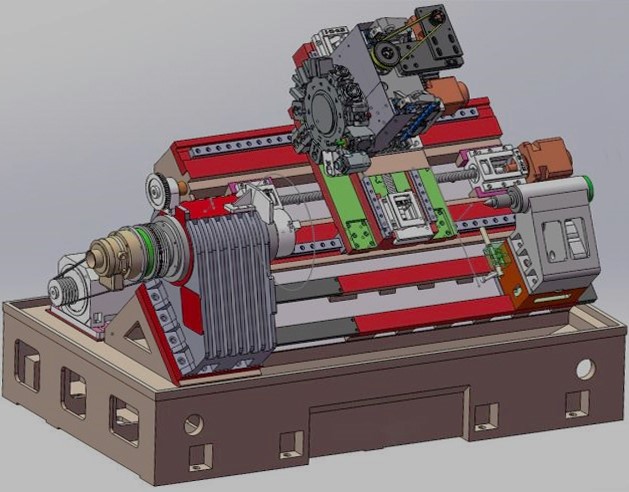

В станке по выбору заказчика для задней бабки могут использоваться направляющие 2-х типов: скольжения (заказывается на склад, перемещение от револьвера) или качения (под заказ, с гидроцилиндром).

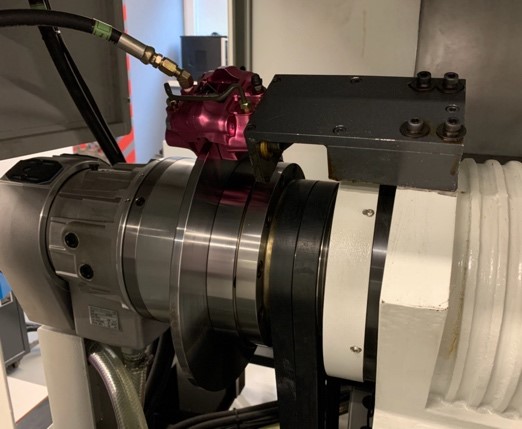

Используется высокоточный шпиндель производства (Китай). Гидравлический тормоз шпинделя обеспечивает плавное движение и жёсткую фиксацию детали – при обработке фрезерованием. Диаметр патрона 8" дюймов. Обороты – 3000 об/мин.

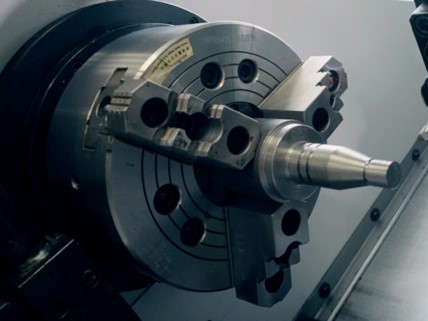

В базовой комплектации установлен самоцентрирующийся 3-х кулачковый патрон с гидроприводом. Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы.

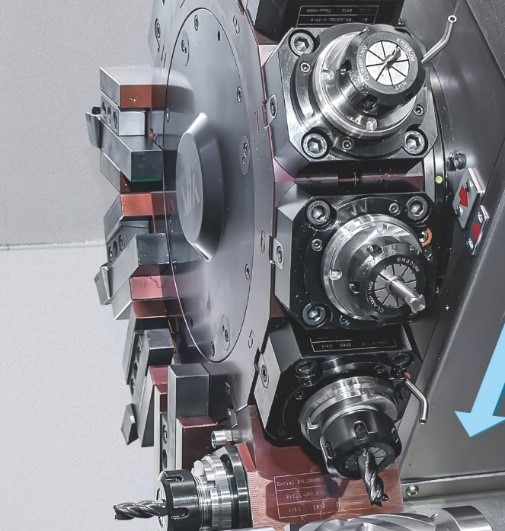

Установлена револьверная голова на 12 позиций с приводным инструментом, тип крепления – BMT. Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков. Вращение инструмента осуществляется непосредственно через прямой привод от серводвигателя. За счёт этого достигается максимальные обороты – 3000 об/мин.

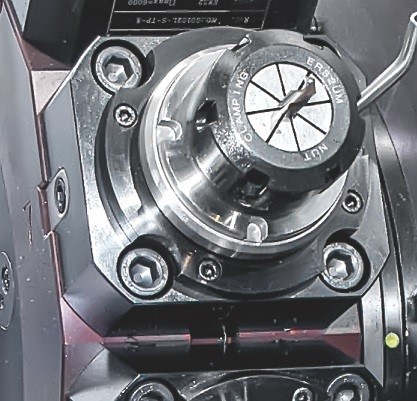

В базовой комплектации поставляются инструментальные блоки:
Приводной (BMT tool holder 0°) – 2 шт.
Приводной (BMT tool holder 90°) – 2 шт.

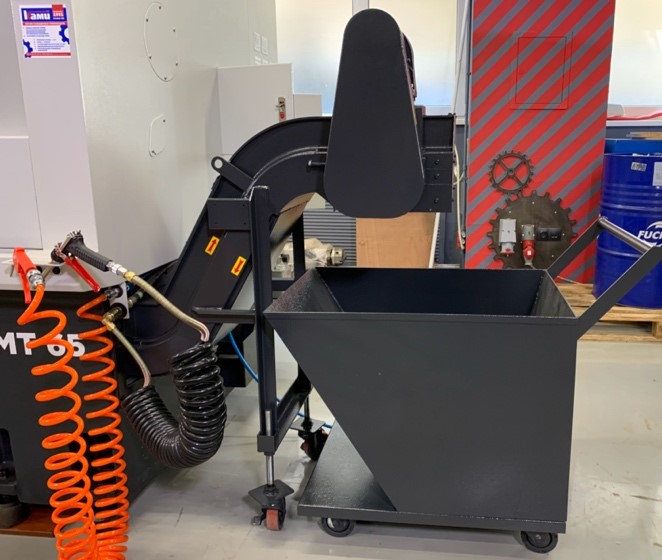

В стандартной комплектации встроен конвейер ленточного типа известного производителя DS (Китай). Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.
Автоматическая система смазки обеспечивает централизованную впрыск масла по основным движущимся элементам – ШВП, направляющим, что сокращает в разы их износ. Система смазки компактно встроена в корпус станка.
В стандартной комплектации встроен ленточный конвейер производства (Китай) для удаления стружки. Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.
Комплектация
Стандартная
- Система ЧПУ Siemens 828D / FANUC 0iTF
- Гидравлический 3-х кулачковый патрон главного шпинделя
- Главный шпиндель – 3000 об/мин
- Направляющие качения по осям производства Тайвань
- ШВП производства Тайвань
- Револьверная головка с приводным креплением инструмента типа BMT – 12 позиций
- Блок приводной (BMT tool holder 0°) – 2 шт.
- Блок приводной (BMT tool holder 90°) – 2 шт.
- Маслоотделитель
- Автоматизированная задняя бабка
- Гидравлическая пиноль задней бабки
- Пистолет воздуха / СОЖ
- Комплект твердых кулачков
- Комплект мягких кулачков
- Трехцветная сигнальная лампа
- Рабочее освещение
- Полностью закрытая зона обработки
- Автоматическая система смазки
- Гидравлическая станция
- Теплообменник электрошкафа
- Система подачи СОЖ
- Конвейер для стружки / корзина
- Регулировочные болты и опоры
- Инструкция по эксплуатации на русском языке
